如今随着企业的业务发展，IDC机房的规模越来越大。那么在
机房建设装修过程中，机房布线应该如何做才能更方便机房日常管理运作呢？
同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。
1．核心设备布线规范
IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：

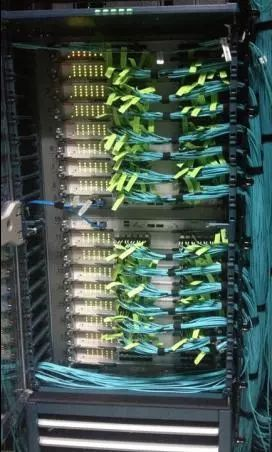

光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑（注：不能用白色固定扎带），但不能捆的太紧且弯曲度不能太大，100 度到 130 度间，通常约 110 度（下同），要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。
2．内网接入布线规范
内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G－AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机（本机柜内用5米线缆，跨相邻机柜用8米线缆），每个机柜内大致放置18台服务器。光纤和网线布放示意图：

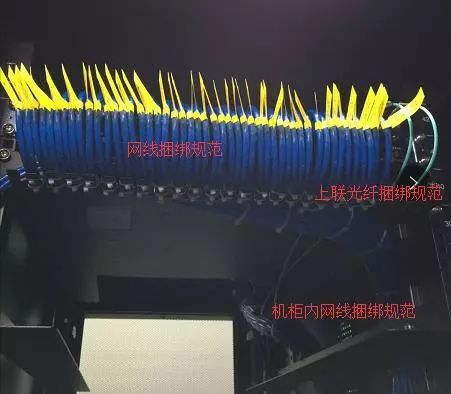

内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。
3．桥架内布线规范
机房内网络设备之间互联线缆均需要经过桥架走线（单机柜内除外），桥架内光纤布放示意图：

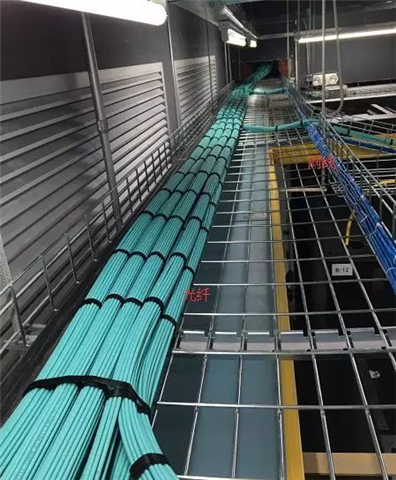

如图所示，桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。
4．机柜内布线规范

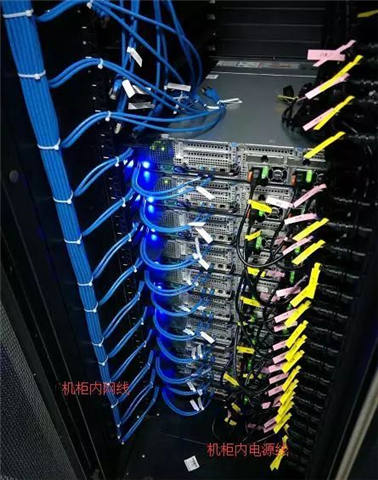

机柜内（普通服务器机柜）主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧摁扎布放。如下图所示

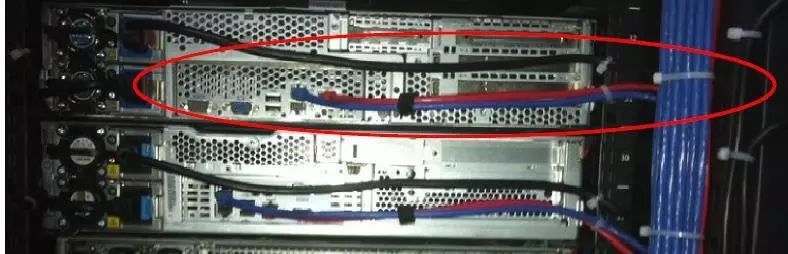

不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色，预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求如下图：（因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎）
5．线缆标签规范
核心－内网TOR标签：因单台TOR有4条MPO线分别上联4台内网核心，因此用标签颜色来区分上联到不同内网核心，如红色、黄色、蓝色、绿色分别对应内网核心1,2,3,4；标签格式统一用"机柜A~机柜B#第几根"模式，如XX机房-02-01~XX机房-01-08#1。按照习惯，机柜A为核心机柜，机柜B为非核心机柜。
特殊设备互联标签：无论是网线还是光纤纤等特殊网络设备之间互联布线，标签统一标注为"机架A~机架B#第几根"模式，如XX机房-02-08~XX机房-01-08#1。
内网接入交换机－服务器互联标签：正面反映内网接入交换机的机架位和端口信息，反面反映服务器的机架位信息；如正面 A1-4-J-17-24-Gi1/1，反面 J-17-01（其中A1-4表示机房名，J指的是第J列，017指的是 17个机柜，24表示第24个托盘位置，Gi1/1 指的是交换机的1/1端口。反面表示为服务器所在机架位）；
注意：
1. 单个机柜48U高度，每2U空间上一台服务器，即每2U上一个托盘，从下至上依次对应关系是01、02、03……24等
2. 因单个机柜有2路PDU供电，因此将2路PDU分别取名为A路和B路，电源标签命名有字母和数字组成，数字在前字母在后，数字命名均有两位数表示。例如 01A-24A，01B-24B。
